Резьбонарезной центр с ЧПУ CMA FTC

Фото Резьбонарезной центр с ЧПУ CMA FTC

3-осевой управляемый резьбонарезной центр CMA предназначен, среди прочего, для постобработки:

Станок предназначен для выполнения следующих операций:
- Нарезание резьбы.
- Сверление (стандартное/со стружколоманием/цикл полого профиля).
- Зенкование.
- Сверление на потоке (с оптимальной кривой подачи).
- Рассверливание.

Особенности гибкого резьбонарезного центра типа FTC:
- Простое графическое программирование.
- Импорт файлов 2D DXF или DWG.
- Стол станка по системе 28 (аналогично сварочным столам Demmeler и Siegmund и др.).

Графическое программирование

Создание трехмерного чертежа продукта + ввод операций и позиций с помощью макросов.
- Операции (рабочие циклы) и данные по резу устанавливаются автоматически на основе библиотеки инструментов.
- Включая графическое распределение по ячейкам, 3D-симуляцию и предупреждение о столкновении
- Повторные заказы могут быть случайным образом вложены без дальнейшей необходимости программирования
- Новые заготовки / ячейки могут быть запрограммированы во время работы центра (Back-Edit)

Чертежи DXF отдельных деталей или раскроев можно импортировать в стандартное программное обеспечение для программирования и преобразовать в программу станка.

Опции по программированию
2-я лицензия на графическое программирование (на внешнем ПК)

CAD-CAM программирование
Полное программное обеспечение TapCam CAD/CAM для преобразования файлов 3D STEP, IGES, DSTV, NC или NC1 в машинные программы. Может быть установлен на системе управления или, в сочетании со 2-й лицензией на графическое программирование, на внешнем ПК.
Радиальная компенсация инструмента с помощью запатентованного держателя инструмента (доп-но). Щуп-инструмент для измерения длины и в качестве детектора обрыва.
Интуитивная система безопасности посредством световых барьеров.

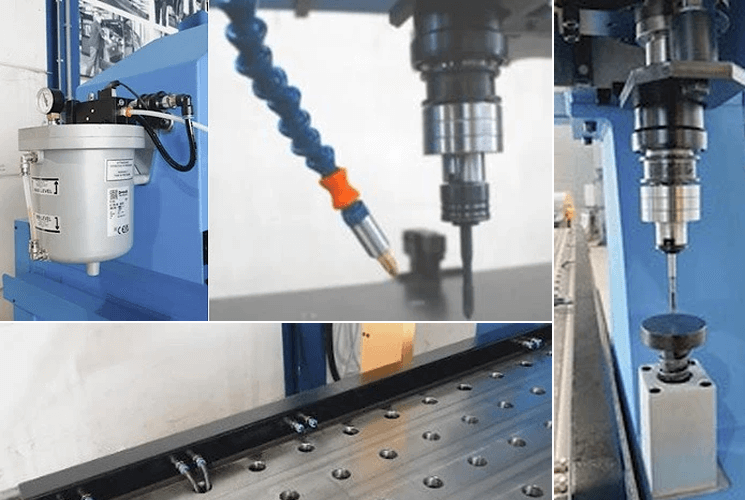

  • Автоматический сменщик инструмента на 10 позиций, установленный на портале станка.
  • Система измерения длины инструмента Данную систему можно использовать для: - Измерения длины инструмента. - В качестве детектора поломки, чтобы убедиться, что все отверстия обработаны (в конце программы или свободно программируемо, например, после каждых 10 отверстий).
  • Система столов станка (аналогично, например, сварочным столам Demmeler и Siegmund)
  • Система микрораспыления для смазки инструмента.
  • Интуитивная система безопасности со световыми барьерами Направление по оси X: световой барьер, установленный в виде бампера. Направление по оси Y: световой барьер в качестве устройства безопасности при обкатке; Станок находится в режиме ожидания (не подает сигнал тревоги) во время нарезания резьбы или когда портал хочет войти в зону.
  • Пневматические соединения Слева и справа 3 разъема для пневматических зажимных систем. Во время выполнения программы зажимные устройства в рабочей зоне не могут быть открыты (только в зоне загрузки при маятниковом режиме).
  • Промышленный ПК с сенсорным экраном 15 дюймов, процессор Pentium 5, 8 ГБ ОЗУ, жесткий диск 120 ГБ.

Технические характиристики

МодельFTC 3015 ЧПУFTC 4515 ЧПУ
Производительность сверленияØ14 мм
Производительность резьбонарезанияM3-M16 (формирование до M12)
Шпиндельный двигатель5 кВт
Скорость вращения шпинделя50-3000 Е/мин
Номинальный крутящий момент (S1)24 Нм
Тип головкиKTA быстросменный держатель
Длина стола3680 мм5100 мм
Ширина стола1650 мм
Мощность стола500 кг
Перемещение по оси X3000 мм4500 мм
Перемещение по оси Y1500 мм
Перемещение по оси Z200 мм
Устройство смены инструмента10 инструментов
