Cверлильно-фрезерный центр CMA 3RD-ЧПУ

Обрабатывающий центр с ЧПУ - 3RD является наиболее универсальным вертикальным обрабатывающим центром на рынке, построенным по полупортальной схеме. Размер стола варьируется от 3 м до 10,5 м в длину. Но, несмотря на то, что есть стандартные размеры, СМА предлагает возможность проектирования и производства машин по индивидуальному заказу в зависимости от потребностей клиентов.

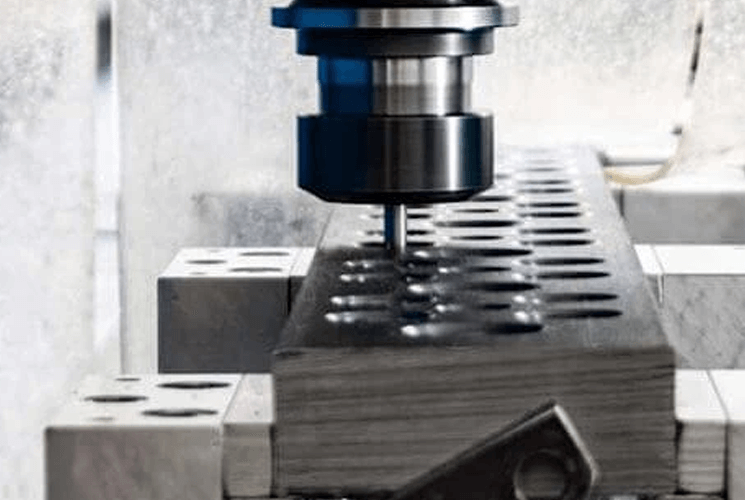

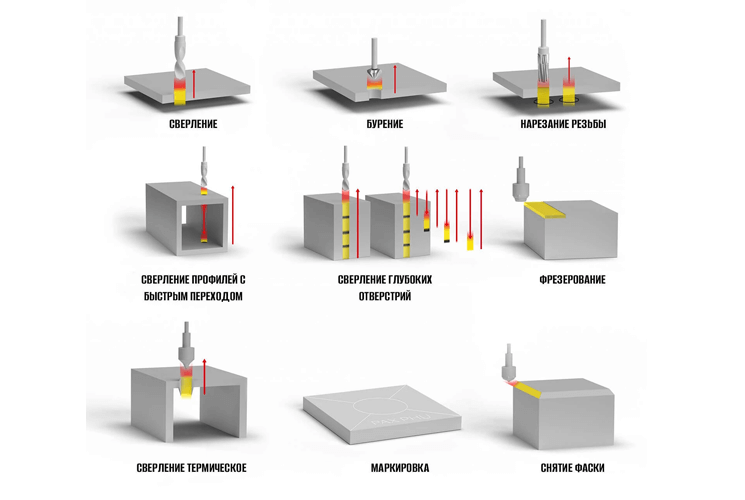

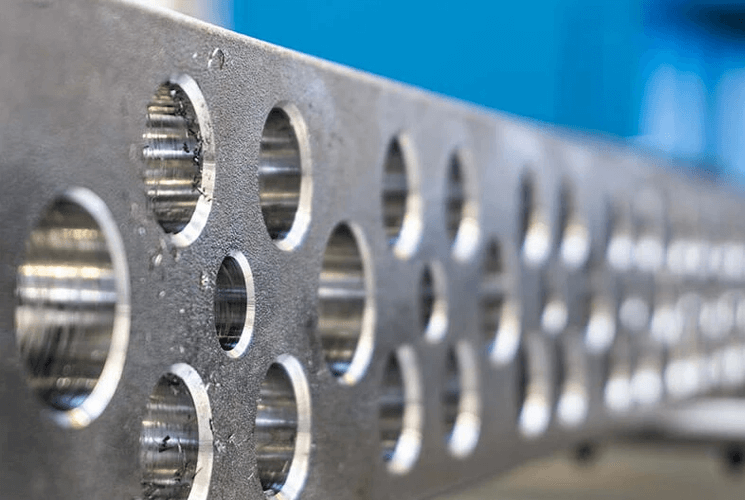

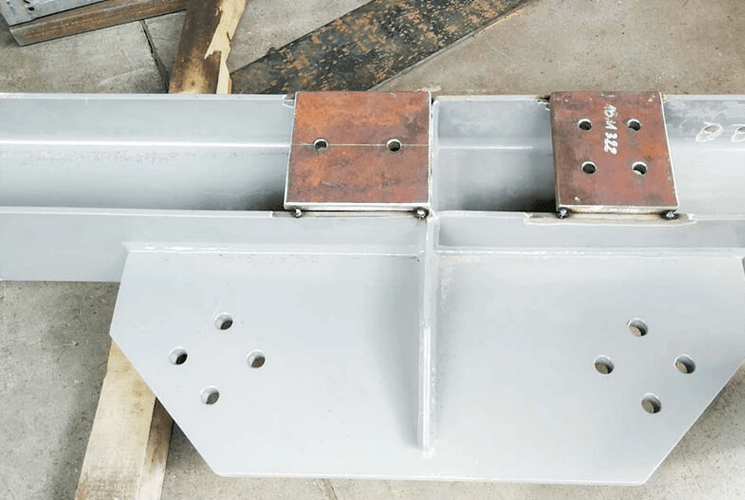

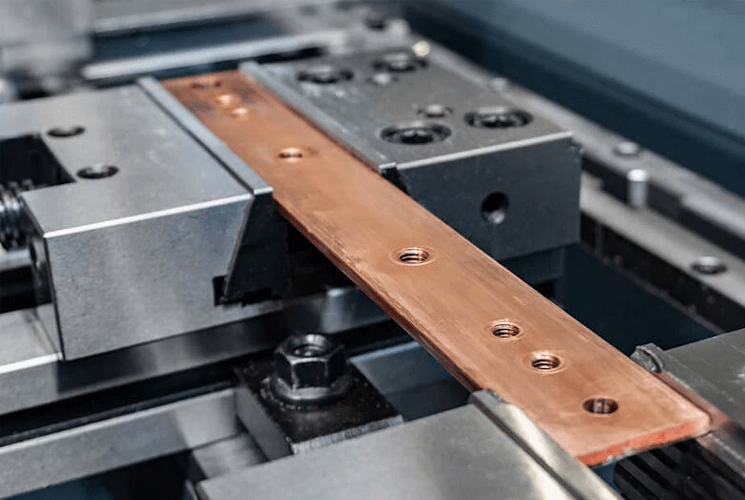

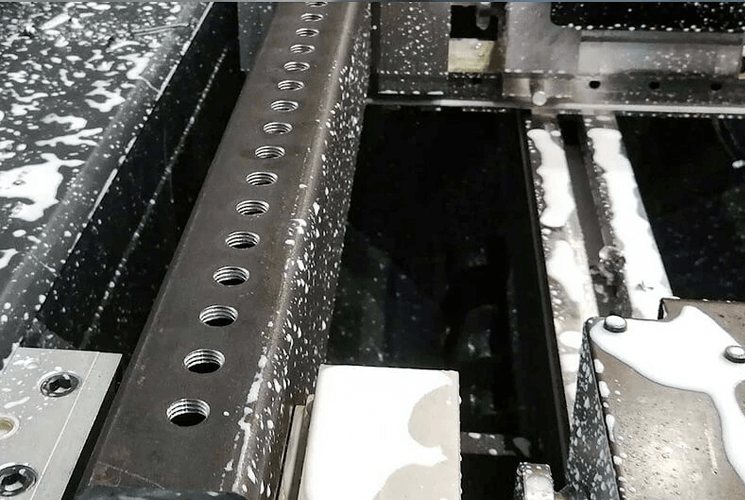

Обрабатывающий центр с ЧПУ — 3RD является наиболее универсальным вертикальным обрабатывающим центром на рынке, построенным по полупортальной схеме. Размер стола варьируется от 3 м до 10,5 м в длину. Но, несмотря на то, что есть стандартные размеры, СМА предлагает возможность проектирования и производства машин по индивидуальному заказу в зависимости от потребностей клиентов. Операции сверления, нарезания резьбы и фрезерования выполняются с помощью шпиндельной головки с асинхронным двигателем SERVO мощностью 13,1 кВт, имеющим на выбор 5 различных диапазонов скорости (2000-6000 об/мин). Привод двигателя передается через шкивы и зубчатый ремень и в зависимости от применяемого соотношения шкив-ремень получаем определенный крутящий момент и максимальную скорость вращения шпинделя.

Особенности 3RD модели:

  • простое графическое программирование, включая функцию GoTo в ручном режиме;
  • бесплатное программирование в DIN/ISO (G-команды), напр. Например, для фрезерных работ, нарезания резьбы, использования специальных инструментов, таких как инструменты для удаления заусенцев;
  • 2-осевая интерполяция (X и Y), 3-осевая интерполяция (X, Y и Z) для винтового фрезерования;
  • ускоренная подача по оси X = 30 м/мин, по оси Y = 30 м/мин.

Стандартная комплектация:

  • Управляемые оси X, Y и Z – программируются в системе управления станком.
  • Шпиндель с конусом ВТ40 с автоматическим зажимом держателя, с приводом от асинхронного двигателя мощностью 13,1 кВт с ременной передачей.
  • Позиционирование шпиндельного узла с помощью высокоточных шариковинтовых пар по осям Z и Y.
  • Позиционирование по оси X благодаря высокоточной винтовой стойке.
  • Стол с Т-образными пазами, размещенными по направлению движения оси X.
  • Внешняя эмульсионная система охлаждения.
  • Шнековое удаление стружки с охлаждающей жидкостью, баком для стружки и системой фильтрации.
  • Автоматическая смазка линейных направляющих по всем осям.
  • Барьер безопасности (лазер), установленный под крышкой шпинделя станка, позволяет работать во многих рабочих зонах.
  • Оптический барьер безопасности в задней части машины.
  • Дистанционное управление для ручного позиционирования шпинделя по осям X/Y/Z.
  • Автоматическая система заправки нитей.
  • Автоматический поворотный магазин на 10 инструментов BT40.
  • Автоматическая калибровка длины инструмента.
  • Подготовка станка к установке второго серводвигателя оси X.
  • Используются компоненты таких компаний, как: направляющие HIWIN (или THK или INA), кабели LAPP KABEL, пневматика SMC или FESTO.
  • Контроллер ПЛК OMRON, соответствующий требованиям Индустрии 4.0, 22-дюймовый сенсорный экран.
  • Программное обеспечение DRILLCAM, установленное на ПК станка, на польском языке (программирование на языке ISO, список G-кодов в руководстве).
  • 2-осевая интерполяция (для оси XY), 3-осевая линейная интерполяция (для оси XYZ), 3-осевая интерполяция для винтового фрезерования (для оси XYZ).
  • Мобильный пульт управления по оси Х независимо от ворот.
  • Допуски на позиционирование: X = ±0,1 мм/м; Y = ±0,04 мм/м; Z = ±0,04 мм/м.

Дополнительное оснащение:

  • Автоматический поворотный магазин на 16 инструментов.
  • Пневматические тиски HEAVY DUTY.
  • Охлаждение инструментов эмульсией через шпиндель.
  • Программа DRILLCAM для ПК / надстройка CAD CAM / плавающая лицензия.
  • Высокоскоростной шпиндель (до 12 000 об/мин).
  • Дополнительный серводвигатель, повышающий эффективность фрезерования.
  • Оптический зонд RENISHAW.
  • Системы распыления: MQL.
  • Вращатель труб (4-я ось с токарным патроном).

Технические характеристики станка:

КРУТЯЩИЙ МОМЕНТ НА ШПИНДЕЛЕ:
Частота вращения шпинделя600050004000300024002000
Макс. крутящий момент (с 13,1 кВт двигателем)83 Нм100 Нм125 Нм167 Нм208 Нм250 Нм
Показатель сверления28 мм30 мм36 мм42 мм42 мм42 мм
Наибольший диаметр нарезаемого отверстияМ20М22М24М27М27М30
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ:
Модель3RD-36063RD-45063RD-60063RD-75063RD-90063RD-10506
Двигатель шпинделя13,1 кВт
Тип шпинделяBT 40 или CAT 40
Длина стола3050 мм4575 мм6100 мм7625 мм9150 мм10650 мм
Ширина стола580 мм
T-образные пазы3 T слота 20 мм, расстояние 250 мм
Ход по оси X3050 мм4575 мм6100 мм7625 мм9150 мм10650 мм
Ход по оси Y600 мм
Ход по оси Z450 мм
Макс. длина инструмента125-575 мм
Скорость по оси X30 м/мин
Скорость по оси Y30 м/мин
Скорость по оси Z9,6 м/мин
Вес станка5200 кг6200 кг7300 кг8200 кг9100 кг10000 кг
