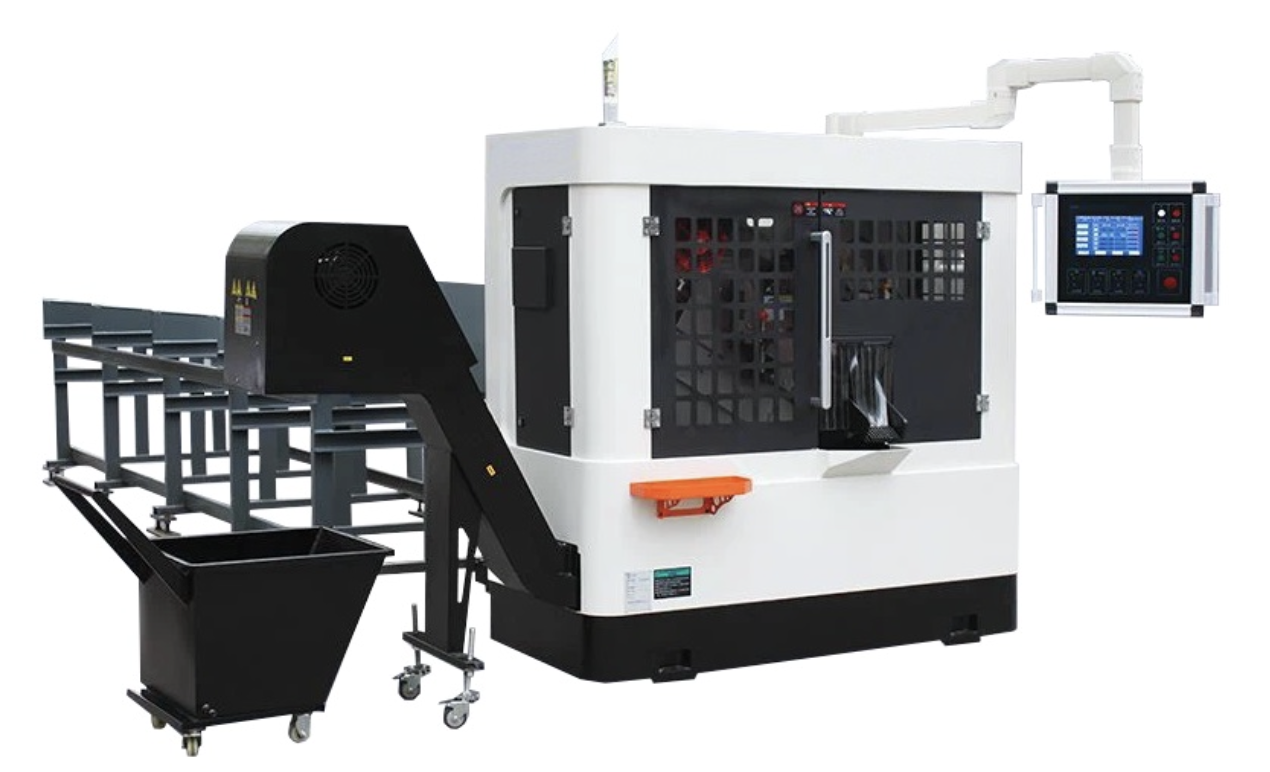

Дисковые отрезные станки VI-MENS HD серии WL-150

Дисковые отрезные станки серии WL

Стандартная комплектация

  • Гидравлическая система.
  • Автоматическая система смазки направляющих.
  • Автоматическая система смазки распылением.
  • Устройство автоматической подачи материала длиной до 6м.
  • Транспортер стружки шнековый.
  • Ручной пистолет для обдува рабочей зоны станка.
  • Дисковая пила x 1 шт.
  • Один набор инструментов (для обслуживания станка (гаечные ключи)).
  • Ось подачи: сервопривод переменного тока +ШВП.
  • Ось резки: сервопривод переменного тока + ШВП.
  • Система управления станком Mitsubishi.

Дополнительное оснащение:

  • Автоматическое подающее устройство большей грузоподъёмности / длины.
  • Устройство для сортировки заготовок.
  • Устройство удаления стружки для резки труб.
  • Приводная щетка для удаления стружки.
  • Система подачи СОЖ.
  • Устройство минимизации остатка (третьи тиски/ось).
  • Устройство для резки длинных заготовок

Технические характеристики

МоделиWL75WL90WL120WL150
ТипСтандартМинимизация остаткаСтандартМинимизация остаткаСтандартМинимизация остаткаСтандартМинимизация остатка
ОПЦИЯ: Минимизация остатка - Устройство управления остатками — 3-е тиски, расположенные за пильным диском. Данная опция используется когда необходимо разрезать более короткие остатки материала. Например, при добавлении данной опции длина остатка материала может составлять всего 30 мм. Без этой опции самый короткий остаток материала составляет 70 мм.
Диапазон резкиКругммØ 10-75Ø 12-90Ø 20-120Ø 40-150
Квадратмм10-5812-7020-8540-105
Длина торцеваниямм10-9910-9910-9910-99
Длина одиночного реза за одну подачимм10-80010-80010-80010-800
Длина остаткамм70+α75+α75+α85+α
Перпендикулярность резки, на новом, приработанном полотне, на 100 мммм±0.1±0.1±0.1±0.1
Дисковая пилаРазмерымм285х32х2/1.75315х32х2.0/2.25380х50х2,25/2.6460х50х2.7/2.25
Посадочные отверстиямм63/4/1163/4/1180/4/1690/4/14
Количество зубьевшт60,72,80,100,12060,72,80,100,12060,72,80,100,12060,72,80,100,120
Обороты шпинделяоб/мин50-18050-18030-13030-130
Мотор шпинделякВт7.5111518.5
Серводвигатель подачи пилыкВт1,81,82,92,9
Серводвигатель подачикВт0,850,851,81,8
Двигатель гидравлического насосакВт2.252.253,753.75
Давление гидравликиМпа7777
Вместимость бака гидростанциил7090110120
Рабочее напряжениеВ380380380380
Потребляемся мощностькВт14.518.52431,5
Вес станка с подающим устройством（прим.）кг4500500060006700
Размеры станка с подающим устройством（прим.）мм7500х2900х21007500х2900х21007700х3200х22507700х3400х2250
Загрузочное устройствоКоличество штукштØ75х6мх10Ø90х6мх10Ø120х6мх8Ø150х6мх6
Длина заготовокм2-62-62-62-6
