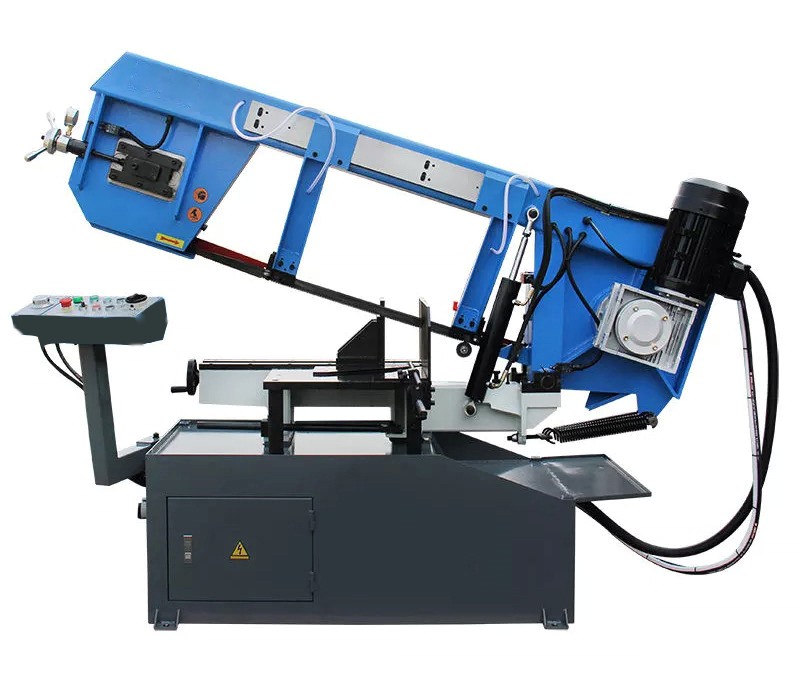

Консольный ленточнопильный станок BS-2114TH с возможностью поворота пильной рамы в одну сторону
Консольный ленточнопильный станок с опорным гидроцилиндром, гидростанцией и поворотной в одну стороны рамой BS-2114TH может использоваться в мелкосерийном производстве. Рама станка изготовлена из высокопрочного чугуна, что является залогом долгой службы, а также гарантирует высокую виброустойчивость в работе.
Легкость в работе обеспечивает регулируемый клапан цилиндра гидроразгрузки.
Наличие электродвигателя мощностью 2,8 кВт с редуктором обеспечивает стабильную и надежную работу. Ленточная пила имеет две скорости (48 и 70 м/мин) движения и регулируется переключателем на панели управления.
Для безопасности работы станок имеет защитный металлический кожух на направляющих полотна ленточной пилы, обеспечивающий защиту участков пилы не используемых в процессе пиления и защитный металлический кожух на задней стороне пильной рамы, предназначенный для защиты шкивов.

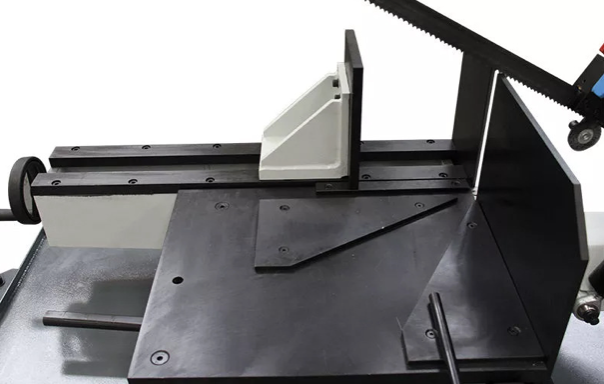

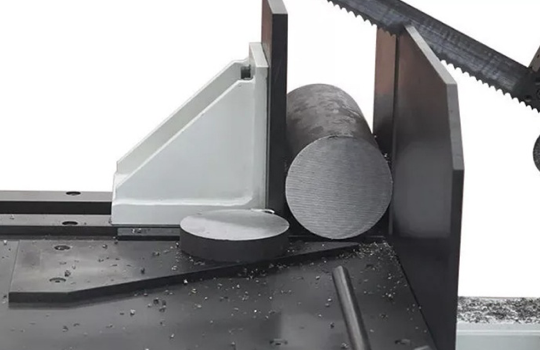

Для зажима заготовок различных габаритов станок оснащен механическими тисками с рабочим диапазоном до 550 мм.
Также станок оснащен системой подачи СОЖ с раздельным регулированием мощности потока. Расположение форсунки подачи СОЖ регулируется в зависимости от ширины заготовки.
Цикл работы станка осуществляется по следующему алгоритму: оператор укладывает и при помощи ручных тисков зажимает заготовку. После этого начинается процесс пиления. После окончания реза пильная рама поднимется в верхнее положение при помощи гидравлического цилиндра. Далее оператор разжимает тиски, продвигает заготовку на нужную длину и процесс повторяется.
- Поворотная на угол от 0° до + 60° пильная рама (с точностью в 1°);
- Механические тиски;
- Две скорости ленточной пилы;
- Механизм опускания пильной рамы –усилие резания создаётся посредством воздействия собственного веса пильной рамы, опорный гидроцилиндр с клапаном служит для регулировки скорости подачи рамы при резании, подъем пильной рамы – автоматически после окончания реза (станок имеет гидростанцию на подъем рамы);

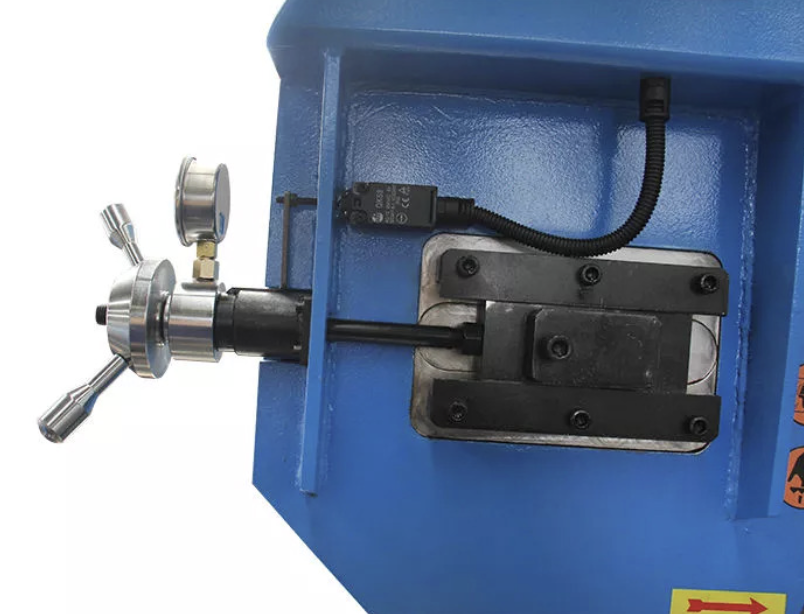

- Механическая система натяжения ленточной пилы с помощью маховика – контролируется по встроенному манометру;
- Поворотная панель управления;
- Встроенная система подачи СОЖ с раздельным регулированием мощности потока. Расположение форсунки подачи СОЖ также регулируется в зависимости от ширины заготовки;
- Щетка для очистки пилы от стружки;
- Продольный упор для измерения длины отрезаемой заготовки;
- Инструкция на русском языке.
- Ленточная пила (биметаллическая) – установлена на станке;
Технические характиристики
| Мощность двигателя: | Привод: | Скорость резания: | +0° | +45° | +60° | Угол разворота рамы: | Размер полотна: | Подача пильной рамы: | Зажим заготовки: | Масса: |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2/2,8 кВт. (3-х фазный) 380 В | Через редуктор | 48; 70 м/мин (2 скорости) | 400 мм 550×360 | 340 мм 400х340 | 150 мм 250х200 | От 00 до 600 в одну сторону | 4405х34х1,1 мм | Собственный вес с гидрорегулировкой. Подъем пильной рамы при помощи гидравлики (станок имеет гидростанцию на подъем рамы). | ручной | 760 кг. |
